제품 상세 정보:
|
| 제품명: | SUS316L 접점파트 립라이너 펜슬 필링 라인 | 애플리케이션: | 립 라이너 펜슬, 아이브로우 펜슬, 아이라이너 펜슬, 아이 하이라이트 펜슬 |
|---|---|---|---|
| 제품 접촉 자료: | SUS304 탱크 쉘 내부의 SS316L 습식 부품 | 곰팡이 처리: | 시간에 맞춰 예열 테이블을 갖춘 원자화된 오일 분사 |
| 채우는 방법: | 서보 구동 상향식 충전 | 채우는 양: | 2-10ml |
| 냉각 테이블: | 시간 제어, -2°C ~ -1°C | 탈형 방법: | 둥근 연필의 경우 자동 바늘 밀기 및 삼각형 연필의 경우 에어 블로우 |
| 제어 시스템: | 볼륨 및 스테이지 타이머용 레시피 저장 기능을 갖춘 Mitsubishi PLC | 채우는 속도: | 45-50개/분(공식 및 작업자에 따라 다름) |
| 전압: | 충진부 3P/380V, 탈형부 1P/220V | 총 전력: | 12.5 KW |
| 강조하다: | 화장품 펜슬 충진 탈형 라인,자동 펜슬 충진 탈형 라인,원형 삼각형 펜슬 충진 탈형 라인 |
||

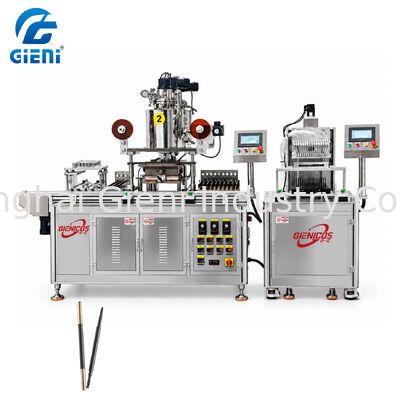

이 립 라이너 연필 충전 기계는 금형 오일 분사, 금형 예열, 하향 충전, 타이밍 냉각 및 자동 탈형 등 전체 핫 필링 시퀀스를 하나의 플랫폼으로 통합합니다. 별도의 스테이션 간 트레이를 수동으로 전달하는 대신, 작업자는 금형 세트를 로드하고, 타이밍 예열을 실행하고, 5L 오일 가열 탱크에서 충전하고, 통합 테이블에서 냉각하고, 니들 푸시 또는 에어 블로우 방식으로 완성된 연필을 배출합니다. 시퀀스 제어는 Mitsubishi PLC에 의해 이루어지므로 각 단계는 작업자 판단이 아닌 시간에 맞춰 시작 및 중지됩니다.
접촉 부품은 SUS304 탱크 쉘 내부에 SS316L로 되어 있으며, 이는 대부분의 화장품 품질 팀이 립 라이너 연필 충전 기계에서 샘플 배치를 승인하기 전에 기대하는 사양입니다. 예열 및 냉각은 수동 작업장에서 가장 자주 생략되고 나중에 팁 결함의 원인으로 가장 많이 비난받는 두 단계입니다. 이 라인에서는 두 단계 모두 가시적인 설정 지점이 있는 타이머이므로, 교대 감독자는 사이클이 의도한 대로 실행되었는지 확인할 수 있습니다. 이러한 단계를 제어하는 립 라이너 연필 충전 기계는 균일한 코어, 깨끗한 표면 및 예측 가능한 경도를 가진 스틱을 생산하며, 이는 개인 상표 구매자가 처음 500개에서 확인하는 것입니다.
| 항목 | 사양 |
|---|---|
| 모델 | JPF-16L |
| 적용 분야 | 립 라이너 연필, 아이브로우 연필, 아이라이너 연필, 언더아이 하이라이트 연필 |
| 충전 용량 | 2-10 ml |
| 충전 방식 | 서보 구동 하향 충전 |
| 충전 속도 | 45-50 개/분 (제형 및 작업자 의존적) |
| 금형 처리 | 분무 오일 분사 스테이션 및 타이밍 예열 테이블 |
| 냉각 | 시간 제어 냉각 테이블, -2°C ~ -1°C |
| 탈형 | 자동, 원형 연필용 니들 푸시 및 삼각 연필용 에어 블로우 |
| 탱크 | 5L × 2, SUS304 쉘, SS316L 제품 접촉 부품 |
| 전압 | 충전부 3P/380V; 탈형부 1P/220V |
| 총 전력 | 12.5 kW |
| 공기 소비량 | 0.4 m³/min |
| PLC 및 서보 | 미쓰비시 |
| 온도 컨트롤러 | 옴론 |
| 공압 장치 | Airtac |
수동 작업장에서 충전, 냉각 및 탈형 단계는 수동 카트와 대기 시간으로 분리되며 결과는 작업자에 따라 달라집니다. 이 립 라이너 연필 충전 기계에서는 타이머로 단계가 연결되므로, 설정된 시간 동안 예열된 트레이는 이전 트레이와 동일한 금형 온도에서 충전되고, 배출 전에 설정된 시간 동안 냉각됩니다. 이러한 반복성은 생산자가 구매자에게 경도 사양을 약속하고 20,000개 주문 전체에 걸쳐 실제로 유지할 수 있게 합니다. 또한 품질 팀에게 각 배치 기록에 첨부할 문서화된 매개변수 세트를 제공하며, 이는 화장품 연필 공급을 위한 공장 감사 중에 점점 더 많이 요청됩니다.
이 라인은 충전, 캡핑 및 라벨링 장비를 제작하는 작업장에서 조립되므로, 기계를 견적하는 동일한 엔지니어링 팀이 시운전 중에도 관여합니다. 구매자에게 공유되는 문서에는 전기 다이어그램, 공압 레이아웃, 예비 부품 목록, 작동 설명서 및 구매자의 자체 벌크 샘플로 공장 인수 테스트를 진행한 비디오가 포함됩니다. 이 문서 패키지는 품질 관리자가 일반적으로 새 공급업체를 승인하기 전에 요청하는 것이며, 도착 후가 아니라 배송 전에 준비됩니다.
Q: 이 라인은 삼각 연필에 대해 자동으로 탈형되나요?
A: 예. 원형 연필은 니들 푸시 방식으로, 삼각 연필은 에어 블로우 방식으로 배출됩니다. 제어판에서 올바른 모드를 선택하고 해당 금형 세트를 로드합니다.
Q: 어떤 재료가 벌크와 접촉하나요?
A: 두 개의 5L 탱크는 SUS304 외부 쉘과 제품과 접촉하는 SS316L 부품을 사용하며, 습윤 충전 경로 부품에도 동일한 SS316L 사양이 사용되어 색상 간 세척 검증에 도움이 됩니다.
Q: 전체 사이클은 얼마나 걸리나요?
A: 사이클 시간은 벌크 제형과 해당 제형에 대해 설정된 예열 및 냉각 기간에 따라 달라집니다. 이 라인은 명시된 45-50개/분으로 평가되며, 타이머는 제품별로 조정되어 레시피로 저장됩니다.
Q: 하나의 립 라이너 연필 충전 기계로 여러 금형 세트를 처리할 수 있나요?
A: 예. 다른 연필 모양과 직경에 대한 금형 세트를 교체할 수 있으며, 각 제품은 용량, 예열 시간 및 냉각 시간에 대한 자체 레시피를 유지합니다.
립 라이너 연필 충전 기계는 주변 루틴이 고정될 때만 일관된 출력을 제공합니다. 각 교대 시작 시 금형 세트를 청소하고, 얇은 분무 필름을 분사하고, 예열 테이블에 트레이를 로드하고, 충전이 시작되기 전에 타이머가 완료되도록 합니다. 충전 후, 지체 없이 트레이를 냉각 테이블로 옮기고, 타이머가 해제될 때까지 탈형하지 마십시오. 립 라이너 연필 충전 기계에서 이 루틴을 따르는 팀은 팁 보이드가 줄어들고 연필 깎기 후 불량품이 줄어든다고 보고하는데, 이는 수동으로 서두르는 두 단계가 이제 컨트롤러에 의해 강제되기 때문입니다.
립 라이너 연필 충전 기계는 제품별로 용량, 예열 및 냉각 값을 저장하므로, 루틴은 교대 근무를 거쳐도 유지됩니다. 새 작업자는 추측하는 대신 레시피를 불러오며, 이것이 구매자가 수동 주입에서 립 라이너 연필 충전 기계로 전환하는 주된 이유입니다.
